Calon Mudiant Robot - Rôl Benderfynol Moduron mewn Manwl



Motors fel y Symudiad Robot Gyrru Caledwedd Craidd

Fel ffynhonnell trorym gyrru, mae moduron yn hanfodol wrth gymhwyso cymalau robot. Mae modur, y cyfeirir ato'n gyffredin fel "modur," yn ddyfais sy'n trosi neu'n trosglwyddo ynni trydanol yn unol â chyfraith anwythiad electromagnetig, a gynrychiolir gan y llythyren "M" mewn cylchedau. Ei brif swyddogaeth yw cynhyrchu trorym gyrru, gan ddarparu pŵer ar gyfer amrywiol offer trydanol a dyfeisiau mecanyddol.



Ym maes roboteg, mae'r system ar y cyd yn elfen allweddol ar gyfer cyflawni symudiadau amrywiol, gyda moduron ar y cyd yn ystyried uned weithredu'r system gyfan. Mae uniad robot cyflawn fel arfer yn cynnwys gyrrwr, rheolydd, a modur ar y cyd. Mae angen i'r modur ar y cyd nid yn unig ymgymryd â thasgau fel lleihau cyflymder, trosglwyddo a gwella torque, ond mae'n rhaid iddo hefyd reoli symudiad y cymal yn fanwl iawn.



Mae'r modur ar y cyd robot yn dylanwadu'n uniongyrchol ar gamau gweithredu cymhleth megis cerdded, rhedeg a neidio. Fe'i gelwir yn "galon" y robot, ac mae ei berfformiad yn chwarae rhan bendant yn trachywiredd ac effeithlonrwydd y robot.



Modur di-Graidd: Y Grym Gyrru y tu ôl i Dechnoleg Robot ar y Cyd

Yn ystod y blynyddoedd diwethaf, mae moduron di-graidd wedi dod yn ffefryn yn y maes roboteg yn raddol oherwydd eu nodweddion effeithlonrwydd uchel, ysgafn ac ymateb cyflym. O'i gymharu â moduron traddodiadol, gall moduron di-graidd, gyda'u rotor fabwysiadu strwythur cwpan gwag a syrthni hynod o isel, ymateb yn fwy sensitif i signalau rheoli. Mae'r nodwedd hon yn ddelfrydol ar gyfer cymalau robot, yn enwedig mewn senarios sy'n gofyn am symudiadau cyflym a manwl gywir, fel robotiaid humanoid yn cyflawni gweithredoedd cynnil neu gymhleth.



Hanes a Chymhwyso Moduron yn Eang

Mae hanes moduron yn dyddio'n ôl i'r 19eg ganrif. Ym 1820, darganfu ffisegydd Daneg Hans Christian Ørsted effaith magnetig cerrynt trydan, gan osod y sylfaen ar gyfer theori electromagnetig. Y flwyddyn ganlynol, creodd y gwyddonydd Prydeinig Michael Faraday y model modur trydan arbrofol cyntaf. Ers hynny, mae technoleg modur wedi datblygu'n barhaus ac yn raddol wedi dod yn rhan anhepgor o gynhyrchu diwydiannol a bywyd bob dydd.



Mae moduron traddodiadol fel arfer yn cynnwys weindio stator, armature cylchdroi neu rotor, ac ategolion eraill. Trwy'r maes magnetig cylchdroi a gynhyrchir gan y weindio stator, mae'r armature yn cynhyrchu cerrynt ac yn cylchdroi o dan rym y maes magnetig. Mae'r egwyddor ddylunio hon wedi'i chynnal hyd heddiw, ond mae moduron cenhedlaeth newydd, megis moduron di-graidd, wedi gwneud datblygiadau chwyldroadol mewn deunyddiau a strwythur, gan wneud iddynt ddisgleirio mewn technoleg robotiaid.



Siart: Hanes Datblygiad Motors





Mae yna wahanol fathau o moduron y gellir eu dosbarthu yn ôl gwahanol ddimensiynau, megis ystod cymhwyso, nodweddion strwythurol, ac egwyddorion gweithio. Mae'r prif ddosbarthiadau fel a ganlyn:

• Yn ôl math o bŵer gweithio: moduron DC a moduron AC.
• Yn ôl strwythur ac egwyddor weithio: gan gynnwys moduron DC, moduron asyncronig, a moduron cydamserol.
• Trwy gais: moduron gyrru, moduron rheoli, ac ati.



Gan gymryd moduron DC fel enghraifft, mae eu strwythur fel arfer yn cynnwys y stator a'r rotor:

• Stator: Y rhan sefydlog o'r modur sy'n cynhyrchu'r maes magnetig.

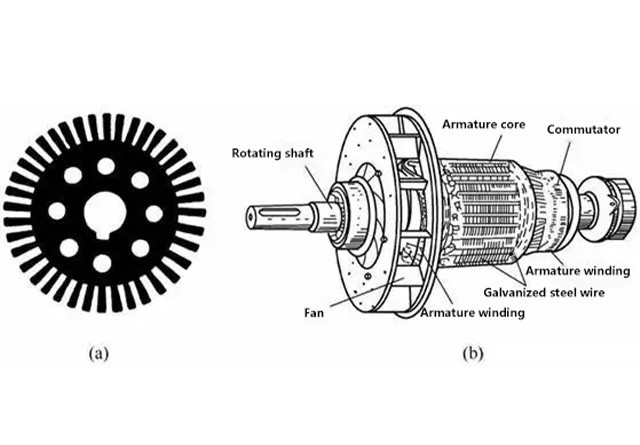

• Rotor: Y gydran graidd sy'n gyfrifol am gylchdroi a throsi ynni, a elwir hefyd yn armature, sef canolbwynt allbwn pŵer y modur.

Yn debyg i moduron DC, mae moduron AC hefyd yn cynnwys y stator a'r rotor fel cydrannau craidd, ynghyd â'r casin a rhannau ategol eraill. P'un ai moduron DC neu AC, mae cydlynu'r cydrannau craidd hyn yn pennu perfformiad y modur.



Mewn technoleg robot, mae moduron di-graidd wedi sefyll allan. Mae eu dyluniad unigryw yn cael gwared ar y craidd haearn, gan ganiatáu i'r stator a'r rotor ffitio'n fwy ysgafn a chryno, sydd nid yn unig yn lleihau syrthni ond hefyd yn gwella cyflymder ymateb ac effeithlonrwydd, gan eu gwneud yn berffaith ar gyfer cymalau robot manwl-gywir, cyfaint bach.



Motors Integredig: Y Cyfuniad Perffaith o Llai o Faint ac Effeithlonrwydd Gwell

Gall moduron weithredu fel cydrannau annibynnol, ond mewn llawer o ddyfeisiau modern, maent yn aml yn cael eu hintegreiddio â rhannau eraill i ffurfio systemau unedig, effeithlon. Mae'r dyluniad integredig hwn nid yn unig yn lleihau maint cyffredinol y ddyfais ond hefyd yn gwella'r defnydd o ofod a pherfformiad. Er enghraifft:

• Gyriant trydan tri-yn-un: Mae integreiddio modur, lleihäwr, a rheolydd modur gyda'i gilydd, a ddefnyddir yn eang mewn cerbydau trydan, yn lleihau maint a phwysau'r ddyfais yn sylweddol.
• Gyriant trydan chwe-yn-un: Heblaw am y modur, y lleihäwr a'r rheolydd, mae'n cynnwys trawsnewidydd DC/DC, gwefrydd, a blwch dosbarthu, gan wneud y defnydd gorau o ofod ymhellach.
• Gyriant trydan wyth mewn un: Yn integreiddio'r system rheoli batri a rheolwr cerbydau ymhellach, gan ddarparu datrysiad mwy cryno ac effeithlon ar gyfer cerbydau trydan.

Ym maes robotiaid humanoid, mae cymhwyso moduron di-graidd nid yn unig yn gwireddu gyrru cymalau robot yn fanwl gywir ond hefyd yn hyrwyddo dyluniad ysgafn a chryno strwythur y robot. Er enghraifft, gall integreiddio modur di-graidd gyda lleihäwr a rheolydd leihau defnydd gofod ar y cyd yn effeithiol wrth wella cyflymder ymateb a dibynadwyedd cyffredinol y system.



Mewn technoleg roboteg, mae'r dewis o fodur yn pennu'n uniongyrchol berfformiad ac effeithiolrwydd cymhwysiad yr offer. Mae'r moduron a ddefnyddir yn gyffredin mewn robotiaid yn bennaf yn cynnwys y tri math canlynol: moduron DC, moduron servo, a moduron stepiwr.



3.1 DC Motors

Defnyddir moduron DC yn eang mewn gwahanol feysydd ac fe'u rhennir yn ddau fath yn bennaf: moduron DC wedi'u brwsio a moduron DC di-frws.



3.1.1 Moduron DC wedi'u Brwsio

Mae moduron DC wedi'u brwsio yn dechnoleg modur gynharach, gyda'r nodweddion canlynol:

• Strwythur syml, cost isel: Dibynnu ar y cyswllt rhwng brwsys a rotor i gyflawni'r swyddogaeth cymudo.
• Gofynion gyrru isel: Mae'r cyflymder modur yn gymesur yn uniongyrchol â'r foltedd cymhwysol, felly mae'r rheolaeth yn fwy sythweledol.



Anfanteision:

• Mae gwisgo brwsh yn arwain at yr angen am waith cynnal a chadw aml.
• Mae ymyrraeth electromagnetig yn hawdd ei gynhyrchu yn ystod y llawdriniaeth, gyda dibynadwyedd cymharol isel.
• Oes fyrrach, gan ei wneud yn llai deniadol mewn dylunio robotiaid.



3.1.2 Motors DC di-frws

Mae moduron DC di-frws yn fersiwn wedi'i huwchraddio o foduron DC, sy'n rhagori mewn sawl agwedd:

• Defnydd magnet parhaol: Gwydn, bach o ran maint, a chost gymharol isel.
• Cymudo electronig: Yn disodli brwsys traddodiadol i gyflawni newid maes magnetig, gan wella effeithlonrwydd a dibynadwyedd.
• Rheolaeth fanwl gywir: Trwy synwyryddion adborth safle (fel synwyryddion Neuadd, amgodyddion optegol, neu ddyfeisiau canfod EMF cefn), gall moduron DC di-frwsh reoli cyflymder a lleoliad yn fwy manwl gywir.



Er bod y cylchedwaith rheoli yn fwy cymhleth, mae moduron DC di-frwsh yn perfformio'n sylweddol well na moduron brwsio o ran perfformiad a hyd oes, gan eu gwneud y math modur a ffefrir ar gyfer gyriannau robot ar y cyd. Yn arbennig, mae moduron DC di-frwsh di-graidd, gyda'u heffeithlonrwydd uchel, syrthni isel, ac ymateb cyflym, yn arbennig o addas ar gyfer cymwysiadau robot sy'n gofyn am ddyluniad manylder uchel ac ysgafn.

3.2 Servo Motors

Motors Servo, a elwir hefyd yn moduron actuator, yw'r cydrannau gweithredu craidd mewn systemau rheoli awtomatig. Mae eu nodweddion yn cynnwys:

• Lleoliad manwl uchel: Yn cyflawni dadleoli onglog neu allbwn cyflymder onglog ar y siafft trwy dderbyn signalau pwls.
• Rheolaeth dolen gaeedig: Gall moduron Servo anfon signalau pwls sy'n cyfateb i'r ongl gylchdro, gan ffurfio system dolen gaeedig trwy gyfuno signalau mewnbwn, gan gyflawni rheolaeth gylchdro fanwl gywir.
• Dosbarthiad DC ac AC: Rhennir moduron servo yn moduron servo DC a moduron servo AC. Er bod gwahaniaethau bach mewn senarios perfformiad a chymhwysiad, gall y ddau addasu cyflymder a lleoliad yn union yn seiliedig ar signalau rheoli.
• Mae nodweddion manwl uchel moduron servo yn eu gwneud yn cael eu defnyddio'n helaeth mewn gweithrediadau manwl gywir o effeithiau terfynol robotig, megis breichiau robotig a bysedd robot.

3.3 Stepper Motors

Mae moduron stepiwr yn gydrannau rheoli dolen agored sy'n trosi signalau pwls trydanol yn ddadleoli onglog neu ddadleoli llinol. Mae eu nodweddion yn cynnwys:

• Rheoli cam: Bob tro y derbynnir signal pwls, mae'r modur yn cylchdroi gan ongl sefydlog yn ôl yr ongl cam gosod.
• Dim angen dolen gaeedig: Gall moduron stepiwr gyflawni rheolaeth dadleoli onglog manwl gywir trwy signalau pwls trydanol parhaus heb adborth lleoliad.
• Cost-effeithiol: O'i gymharu â moduron servo, mae moduron stepiwr yn llai costus ac yn addas ar gyfer cymwysiadau â gofynion manwl is.
• Defnyddir moduron stepiwr yn gyffredin mewn cydrannau cost isel mewn strwythurau robot, megis cymalau syml, gyriannau cludfelt, a mwy.



Mae robot humanoid Tesla Optimus yn defnyddio 28 actiwadydd, gyda 14 actiwadydd llinellol a 14 actiwadydd cylchdro. Mae'r actiwadyddion hyn yn gyfrifol am gefnogi'r robot i gyflawni gweithredoedd cymhleth fel cerddediad a gafael. A siarad yn gyffredinol, mae angen i robotiaid deublyg feddu ar 30 i 40 modur servo DC, sy'n gryno o ran maint ac mae'n rhaid iddynt fodloni gofynion pŵer uchel, dwysedd uchel ac ymateb cyflym.



Mae Optimus yn defnyddio tri math o actiwadyddion llinol a thri math o actiwadyddion cylchdro. Yn eu plith, mae'r actuators llinol yn cynnwys moduron torque di-graidd a sgriwiau pêl rholio planedol, tra bod yr actuators cylchdro yn cyfuno moduron torque di-graidd a gostyngwyr harmonig. Mae dosbarthiad penodol actiwadyddion fel a ganlyn:

• Ysgwydd: 6 actuator cylchdro
• Penelin: 2 actuator llinol
• Arddwrn: 2 actuator llinol + 4 cylchdro
• Torso: 2 actuator cylchdro
• Clun: 4 actiwadydd llinol + 2 cylchdro
• Pen-glin: 2 actuators llinol
• Ffêr: 4 actuators llinol

Mae'r dosbarthiad actuator hwn yn sicrhau hyblygrwydd a sefydlogrwydd y robot mewn amgylcheddau cymhleth.



Mae modur torque di-graidd yn fodur servo ysgafn, effeithlonrwydd uchel, wedi'i gynllunio'n benodol ar gyfer cymalau robotig a chymwysiadau manwl eraill. Mae ei strwythur unigryw yn darparu'r nodweddion nodedig canlynol:

• Dyluniad modiwlaidd, hawdd ei integreiddio: Mae'r modur torque di-graidd yn cynnwys stator a rotor, heb y tai modur traddodiadol. Mae'r dyluniad hwn yn caniatáu i beirianwyr addasu'r tai, y Bearings a'r cydrannau synhwyrydd yn unol â'u hanghenion, gan ei gwneud yn addasadwy i wahanol strwythurau system.
• Maint cryno, ysgafn: O'i gymharu â moduron cas, mae'r modur di-graidd yn lleihau maint a phwysau cyffredinol yn sylweddol, gan ei gwneud yn ddelfrydol ar gyfer systemau sydd angen atebion integredig.
• Perfformiad uchel ac ymateb cyflym: Oherwydd ei ddyluniad unigryw, mae'r modur di-graidd yn cynnig ymateb deinamig cyflym, gan fodloni gofynion symudiadau ar y cyd manwl gywir robotiaid modern ac ynni-effeithlon.

Diolch i'r nodweddion hyn, defnyddir y modur torque di-graidd yn eang mewn meysydd gyrru perfformiad uchel, gan gynnwys roboteg, modurol, awyrofod, ac offer meddygol.



Mae'r modur cwpan di-graidd yn elfen allweddol o ddwylo deheuig y robot humanoid, yn arbennig o addas ar gyfer cymalau bys mewn senarios sydd angen gofod cyfyngedig a manwl gywirdeb uchel. Yn nodweddiadol mae angen moduron bach ar gymalau bysedd sy'n darparu grym sylweddol tra'n sicrhau ysgafn a manwl gywirdeb uchel. Mae gwneuthurwyr robot blaenllaw, megis Tesla, yn mabwysiadu'r datrysiad modur cwpan di-graidd yn eang, gan ddarparu cefnogaeth pŵer delfrydol ar gyfer deheurwydd llaw robot.



Manteision Craidd Motors Cwpan Coreless

Dyluniad di-gogio, yn gwella cywirdeb a gweithrediad llyfn: Mae'r modur cwpan di-graidd yn mabwysiadu dyluniad di-graidd, di-gogio, gan ddileu'n llwyr y dirgryniad a'r sŵn a achosir gan yr effaith cogio a welir mewn moduron traddodiadol. Mae'r nodwedd hon yn gwella llyfnder gweithrediad modur yn sylweddol, gan ei gwneud yn arbennig o addas ar gyfer rheoli symudiadau manwl uchel mewn cymalau bys robot dynol.



Effeithlonrwydd uchel ac ymateb cyflym: Mae'r modur cwpan di-graidd yn torri trwy'r strwythur modur craidd haearn traddodiadol trwy fabwysiadu dyluniad rotor di-graidd, gan leihau colledion cerrynt eddy yn fawr a gwella effeithlonrwydd modur. Yn y cyfamser, mae nodwedd ysgafn y rotor yn rhoi galluoedd cychwyn a brecio rhagorol iddo, gan gynnig perfformiad ymateb deinamig sy'n cwrdd ag union ofynion gweithredoedd cymhleth.



Arbed ynni a dibynadwyedd: Trwy ddileu colled ynni a geir mewn moduron craidd haearn, mae'r modur cwpan di-graidd yn dangos perfformiad arbed ynni eithriadol. Yn ogystal, mae ei strwythur symlach yn lleihau ffrithiant mecanyddol, gan wella hyd oes a dibynadwyedd ymhellach, gan sicrhau perfformiad sefydlog hyd yn oed o dan weithrediadau amledd uchel.



Cymhwysiad hyblyg mewn senarios bach: Gyda'i faint cryno a'i ddyluniad ysgafn, mae'r modur cwpan di-graidd yn ddelfrydol ar gyfer unedau symud bach fel cymalau bys ac arddwrn mewn robotiaid humanoid. Ar ben hynny, mae ei ddyluniad di-gogin a'i effeithlonrwydd uchel yn ei gwneud yn berthnasol yn eang mewn meysydd fel offer meddygol, offerynnau manwl, ac awyrofod.



Datblygiad Technolegol a Rhagolygon ar gyfer y Dyfodol

Mae'r modur cwpan di-graidd, sy'n integreiddio effeithlonrwydd ynni, manwl gywirdeb a sefydlogrwydd, yn cynrychioli dyfais trosi ynni perfformiad uchel. Wrth i dechnoleg roboteg barhau i ddatblygu, bydd y modur cwpan di-graidd yn gwneud y gorau o allbwn pŵer a chymhareb cyfaint ymhellach, gan wthio dwylo deheuig y robot dynol i gymwysiadau mwy effeithlon ar draws senarios amrywiol.
