Beth yw modur both
Mae modur canolbwynt yn system yrru sy'n integreiddio'r modur trydan yn uniongyrchol i'r olwyn, sy'n integreiddio'r uned bŵer yn dynn â'r olwyn ac yn gyrru'r olwyn yn uniongyrchol i gylchdroi trwy leihau'r trosglwyddiad mecanyddol. Nodwedd fwyaf y dyluniad hwn yw nad oes angen blwch gêr neu siafft yrru draddodiadol, sy'n symleiddio strwythur system bŵer y cerbyd yn fawr. Oherwydd ei integreiddio a'i grynodeb uchel, defnyddir modur canolbwynt yn eang mewn beiciau trydan, cerbydau trydan, robotiaid cludo a meysydd eraill.
O'i gymharu â moduron trydan traddodiadol, mae gan fodur canolbwynt y manteision canlynol:
Effeithlonrwydd uchel:Trosglwyddir pŵer yn uniongyrchol i'r olwynion, gan leihau colledion mecanyddol canolraddol.
Strwythur syml:mae'r system drosglwyddo yn cael ei dileu, gan leihau cymhlethdod a chostau cynnal a chadw.
Optimeiddio gofod:mae'r modur wedi'i integreiddio â'r olwyn, sy'n lleihau'r galwedigaeth gofod ac yn gwneud dyluniad y cynnyrch yn fwy hyblyg.
Mathau o fodur Hub
Modur both heb frwsh: Yn rheoli cerrynt trydanol trwy gymudo electronig ac yn cynnig effeithlonrwydd uwch, bywyd gwasanaeth hirach, a gofynion cynnal a chadw is na moduron di-frwsh. Oherwydd nad oes brwsh, mae'r golled ffrithiant yn cael ei leihau, ac mae'r llawdriniaeth yn dawelach ac yn llyfnach.
Modur Hwb Brwsio: Yn defnyddio brwsys a chymudwyr mecanyddol i reoli'r cerrynt. Er ei fod yn syml o ran adeiladu ac yn isel o ran cost, mae traul ar y brwsh a'r cymudadur yn arwain at oes fer ac mae angen cynnal a chadw rheolaidd. Yn ogystal, mae moduron brwsio yn gymharol llai effeithlon na moduron di-frws.

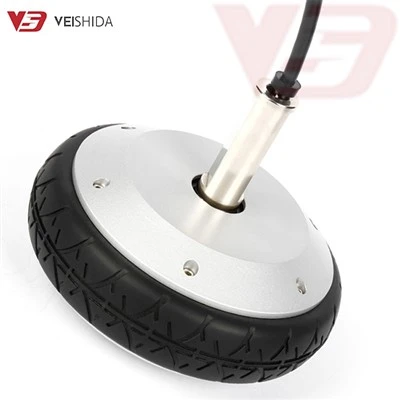

Mae'r canlynol yn fathau o gynhyrchion modur Hub sy'n eiddo i VSD:
sut i wneud modur canolbwynt
Rhannau modur both
Stator:Y stator yw rhan sefydlog y modur, sydd fel arfer yn cynnwys coiliau electromagnetig, sy'n gyfrifol am gynhyrchu maes magnetig cylchdroi. Mae dyluniad y stator a chyfluniad y coiliau yn effeithio'n uniongyrchol ar bŵer allbwn ac effeithlonrwydd y modur.
Rotor:Y rotor yw rhan gylchdroi'r modur sy'n rhyngweithio â'r maes magnetig a gynhyrchir gan y stator i gynhyrchu mudiant cylchdro. Mae'r rotor fel arfer wedi'i gysylltu'n uniongyrchol â'r olwynion, gan alluogi'r cerbyd i gael ei yrru.
Trawsnewidydd Cyfnod:Defnyddir y trawsnewidydd cam i reoli newid cerrynt mewn modur canolbwynt di-frwsh i sicrhau gweithrediad llyfn y modur. Mae'n rheoli cyfeiriad cylchdroi a chyflymder y modur trwy newid y cerrynt mewn gwahanol gyfnodau.
Synwyryddion:fel arfer mae gan foduron canolbwynt synwyryddion i fonitro cyflwr gweithio'r modur. Mae synwyryddion cyffredin yn cynnwys synwyryddion effaith Hall, sy'n canfod lleoliad y rotor ac felly'n addasu cam y cerrynt ar gyfer cymudo llyfn.
Synwyryddion torque:Defnyddir synwyryddion torque i ganfod y trorym yn y pedalau neu olwynion cerbyd, yn bennaf ar e-feiciau a sgwteri. Gall addasu pŵer allbwn y modur yn awtomatig yn ôl y grym a gymhwysir gan y beiciwr, gan wneud marchogaeth yn haws ac yn fwy effeithlon.
Synhwyrydd diweddeb:Defnyddir y synhwyrydd diweddeb i ganfod amledd pedal y beiciwr. Trwy fonitro amlder diweddeb, gall y system farnu bwriad y beiciwr i symud, a thrwy hynny reoli allbwn y modur i gyflawni cyflymiad llyfn neu gynnal cyflymder cyson.
sut i wneud modur canolbwynt
I wneud y cynulliad stator:
Dirwyn coil:Yn gyntaf yn ôl y gofynion dylunio modur, dewiswch y deunydd gwifren priodol (fel gwifren gopr), gwynt y coil electromagnetig. Dylai pob coil weindio fod yn fanwl gywir i sicrhau bod y maes magnetig yn sefydlog pan fydd y modur yn rhedeg.
Gosodwch y stator:Gosodwch y coil clwyf ar y sgerbwd stator i sicrhau ei fod wedi'i ddosbarthu'n gadarn ac yn gyfartal.
Gwneuthuriad cynulliad rotor:
Gosod magnetau:Gosodwch magnetau yn gyfartal ar ymyl allanol y rotor, mae'r magnetau hyn yn rhyngweithio â'r stator i gynhyrchu maes magnetig a gyrru'r modur i gylchdroi.
Cydosod y rotor:Unwaith y bydd y magnetau wedi'u sicrhau, gwnewch yn siŵr bod digon o glirio rhwng y rotor a'r stator i leihau ffrithiant a sicrhau cylchdro llyfn.
Trawsnewidydd cam a dyluniad cylched:
Rheolydd electronig:Ar gyfer moduron hwb di-frwsh, mae angen gwneud neu osod trawsnewidwyr cam a rheolwyr electronig i sicrhau bod y cerrynt yn mynd i mewn i'r coil stator yn y dilyniant cam cywir i reoli gweithrediad y modur.
Gosod synhwyrydd:Mae angen gosod synwyryddion (fel synwyryddion Neuadd) mewn sefyllfa addas i fonitro lleoliad y rotor yn gywir.
Synhwyrydd torque a gosod synhwyrydd gwadn:
Defnyddir y synwyryddion hyn mewn cymwysiadau fel beiciau trydan, ac fe'u gosodir i sicrhau eu bod yn synhwyro mewnbynnau defnyddwyr yn gywir (fel trorym a sathru) ac yn bwydo'n ôl i'r modur trwy'r rheolydd.
Pecynnu a chydosod:
Mae'r stator, y rotor a'r holl gydrannau electronig yn cael eu pecynnu yn y tai canolbwynt i sicrhau cysylltiad sefydlog o'r holl gydrannau. Gwiriwch ymwrthedd selio a llwch a dŵr y cynulliad.
sut mae modur canolbwynt yn gweithio
Mae'r modur canolbwynt yn gyrru'r olwynion yn uniongyrchol trwy'r egwyddor o ymsefydlu electromagnetig. Mae ei broses weithio fel a ganlyn:
Ar ôl egni:Mae'r cerrynt yn mynd i mewn i'r coil stator trwy'r trawsnewidydd cam, ac mae'r coil stator yn cynhyrchu maes magnetig cyfnewidiol bob yn ail.
Mae'r maes magnetig yn rhyngweithio â'r magnet rotor:Mae'r maes magnetig a gynhyrchir gan y stator yn denu neu'n gwrthyrru'r magnet parhaol ar y rotor, ac felly mae'r rotor yn dechrau troelli.
Mae rheolydd electronig yn addasu'r cerrynt:Mae'r rheolwr electronig yn addasu cyfnod a chryfder y cerrynt yn seiliedig ar adborth synhwyrydd, gan sicrhau bod y modur yn cylchdroi ar y cyflymder a'r cyfeiriad cywir.
Gyriant olwyn uniongyrchol:Mae cylchdroi'r rotor yn gyrru'r olwyn yn uniongyrchol trwy'r canolbwynt, heb fod angen geriad ychwanegol fel gerau neu gadwyni. Mae ei drosglwyddiad pŵer effeithlon yn golygu llai o golled ynni a gyrru llyfnach.
sut i brofi modur both
Mae ansawdd modur both a phrofi perfformiad yn hollbwysig ac fel arfer mae'n cynnwys y canlynol:
Profi perfformiad
Prawf dim llwyth:Rhedwch y modur canolbwynt heb lwyth i wirio ei gerrynt dim-llwyth a'i gyflymder. Dylai modur cymwys redeg yn esmwyth o fewn yr ystod benodedig a bod yn rhydd o synau neu ddirgryniadau annormal.
Prawf llwytho:Profwch torque, pŵer ac effeithlonrwydd y modur o dan amodau lle mae llwyth penodol yn cael ei gymhwyso. Wrth brofi, dylai'r modur ddarparu allbwn sefydlog a pheidio â gorboethi neu amrywiadau cerrynt mawr.
Torque a phrawf cyflymder:Defnyddiwch offerynnau prawf torque a synwyryddion cyflymder i fesur allbwn torque a chyflymder y modur i sicrhau ei fod yn bodloni'r manylebau dylunio.
Profi Trydanol
Prawf ymwrthedd inswleiddio:Profwch y gwrthiant inswleiddio rhwng y coil stator a thai'r modur i sicrhau nad oes cylched byr na gollyngiad yn digwydd pan fydd y modur yn rhedeg.
Prawf ymwrthedd foltedd:Cynhelir prawf gwrthiant foltedd uchel ar y coil stator i wirio ei berfformiad inswleiddio trydanol i atal methiant sioc drydanol yn ystod gweithrediad foltedd uchel y modur.
Profi swyddogaethol
Graddnodi synhwyrydd:Gwiriwch gywirdeb a chyflymder ymateb synwyryddion Neuadd, synwyryddion trorym, a synwyryddion amledd cam i sicrhau eu bod yn gallu canfod ac adborth signalau yn gywir i'r rheolydd.
Prawf trosi cyfnod electronig:Mae'r trawsnewidydd cam yn cael ei raddnodi i sicrhau bod y cerrynt yn cael ei newid mewn modd amserol a chywir er mwyn osgoi ataliad neu golli pŵer yn ystod gweithrediad modur.
Trwy'r profion hyn, mae'n bosibl sicrhau bod perfformiad a dibynadwyedd y modur canolbwynt yn bodloni'r gofynion disgwyliedig, a gall weithredu'n sefydlog.
Cymhwyso modur canolbwynt
Mae Hub Motor hefyd yn cael ei ddefnyddio'n helaeth mewn llawer o feysydd, yn enwedig cerbydau trydan, oherwydd ei ddyluniad cryno, ei drosglwyddiad effeithlon a sŵn isel. Bydd y canlynol yn rhoi cyflwyniad byr ar gyfer sawl maes cymhwyso cyffredin:
Beiciau trydan a sgwteri trydan:Dyma un o'r cymwysiadau mwyaf cyffredin o fodur canolbwynt, fel arfer yn defnyddio modur canolbwynt di-frwsh, oherwydd ei nodweddion effeithlon, ysgafn, fel bod gan feiciau trydan a sgwteri brofiad trin a gyrru da ar yr un pryd, ond hefyd yn lleihau anghenion cynnal a chadw.
Cerbydau trydan:Mewn cerbydau trydan (EVs), mae technoleg modur canolbwynt yn dod i'r amlwg yn raddol, yn enwedig mewn rhai cerbydau trydan bach neu gerbydau cymudwyr trefol. Gellir ei integreiddio y tu mewn i'r olwyn a gyrru'r olwyn yn uniongyrchol, gan olygu nad oes angen siafft yrru gymhleth a system wahaniaethol ar y car mwyach.
Sgwteri trydan a cherbydau golau trydan:Mae sgwteri trydan a cherbydau ysgafn hefyd yn feysydd cais pwysig ar gyfer moduron canolbwynt. Trwy yrru'r modur yn uniongyrchol, mae gan gerbydau o'r fath well ymatebolrwydd deinamig a marchogaeth llyfnach.
Robotiaid ac offer awtomeiddio:mae moduron canolbwynt hefyd yn cael eu defnyddio'n helaeth mewn roboteg ac offer symudol awtomataidd, yn enwedig mewn robotiaid trafnidiaeth logisteg, Cerbydau Tywys Awtomataidd (AGV) a robotiaid symudol ymreolaethol (AMR). Oherwydd ei ddyluniad cryno, gellir ei integreiddio i olwynion y robot, gan ddarparu rheolaeth symudiad manwl gywir a thrawsyriant pŵer effeithlon.
Pam dewis modur canolbwynt VSD
Gyda modur canolbwynt o Shenzhen WEISHIDAD Micro Motor Co, Ltd (VSD), mae'n ymwneud nid yn unig â dewis cynnyrch dibynadwy o ansawdd uchel, ond hefyd yn ymwneud â dewis partner sydd â mwy na degawd o brofiad proffesiynol yn y diwydiant moduron. Wedi'i sefydlu yn 2011, ar ôl blynyddoedd o ddatblygiad pwrpasol, mae gan VSD bellach fwy na 10, 000 metr sgwâr o weithdy cynhyrchu modern, gyda thîm marchnata masnach dramor cyflawn, ac mae wedi dod yn wneuthurwr a chyflenwr dibynadwy yn y maes yn raddol. o moduron.
Ffocws ac Arloesi
Am fwy na degawd, mae VSD wedi canolbwyntio ar ymchwil a datblygu a gweithgynhyrchu moduron, gan gronni profiad diwydiant cyfoethog a chryfder technegol. Mae'r cwmni wedi cael 51 o batentau yn ymwneud â moduron, sy'n adlewyrchu ei gryfder cryf mewn technoleg arloesol a datblygu cynnyrch. Trwy arloesi technolegol parhaus ac optimeiddio, mae modur canolbwynt VSD nid yn unig yn effeithlon, yn wydn, ond hefyd yn sefydlog mewn perfformiad, a all ddiwallu anghenion amrywiol gwsmeriaid.
Gwasanaethau addasu a OEM / ODM
Mae VSD nid yn unig yn darparu cynhyrchion safonol, ond mae hefyd yn gallu darparu atebion wedi'u haddasu yn unol ag anghenion arbennig cwsmeriaid, gan gwmpasu gwasanaethau OEM a ODM. Mae'r hyblygrwydd hwn yn gwneud VSD yn bartner delfrydol ar gyfer ystod eang o gymwysiadau, boed yn feiciau trydan, cerbydau trydan, robotiaid ac offer awtomeiddio, mae modur canolbwynt VSD yn gallu teilwra'r atebion gorau ar gyfer cwsmeriaid.
Mae dewis modur canolbwynt o VSD yn golygu dewis partner hirdymor gyda thechnoleg flaenllaw, ansawdd dibynadwy a gwasanaeth cyflawn i helpu'ch prosiect i lwyddo.
P'un a ydych chi'n ymddiried ai peidio, efallai yr hoffech chi adael eich gwybodaeth gyswllt a'ch anghenion, byddwn yn cysylltu â chi yn y tro cyntaf, Os ydych chi yn Tsieina, mae croeso i chi hefyd ymweld â'n gweithdy cynhyrchu
