Canllaw Cynhwysfawr i Moduron Gêr Planedol

Mewn diwydiant modern ac awtomeiddio, defnyddir moduron gêr planedol yn eang oherwydd eu trosglwyddiad pŵer effeithlon a'u dyluniad cryno. Boed mewn robotiaid, offer awtomeiddio neu offer pŵer, mae moduron gêr planedol yn chwarae rhan bwysig. Fodd bynnag, nid yw dewis y modur gêr planedol cywir yn dasg hawdd, sy'n ymwneud â'i fanteision a'i anfanteision, ei gymharu â mathau eraill o fodur, a chydweddu gofynion y cais yn fanwl gywir.



Bydd yr erthygl hon yn archwilio'n fanwl yr egwyddor weithredol, manteision ac anfanteision moduron gêr planedol, a'r gwahaniaeth o moduron gêr llyngyr, ac yn rhoi awgrymiadau ymarferol i chi ar sut i ddewis y cynnyrch cywir, a chyflwyno planedol perfformiad uchel hunan-ddatblygedig VSD. moduron gêr.





Mae modur gêr planedol yn cyfeirio at system gêr arbennig lle, yn ychwanegol at y gêr yn gallu cylchdroi o amgylch ei echel ei hun fel gêr echelin sefydlog, mae ei echelin hefyd yn cylchdroi ag echel y ffrâm planedol o amgylch gêr y ganolfan (fel arfer echelin y yr olwyn haul). Y nodwedd symudiad deuol hon yw nodwedd ganolog system gêr planedol.



Yn ôl nifer y grwpiau gêr planedol sydd wedi'u gosod ar y mownt planedol, gellir rhannu'r mecanwaith gêr planedol yn:

• Rhes blaned sengl: dim ond un set o gerau planedol sydd ar y ffrâm blanedol.
• Rhesi planedol lluosog: Mae cael mwy na dwy set o gerau planedol ar y rac planedol yn aml yn cael ei ddefnyddio i gyflawni cymhareb gostyngiad uwch.



Cyfansoddiad mecanwaith gêr planedol syml

Mae mecanwaith gêr planedol syml fel arfer yn cynnwys y cydrannau craidd canlynol:

• Olwyn haul: Wedi'i leoli yn y canol, mae'n un o'r mewnbwn pŵer neu'r terfyn allbwn.
• Olwyn blaned: Wedi'i ddosbarthu o amgylch yr olwyn haul, yn cyd-fynd â'r olwyn haul a'r cylch gêr.
• Cylch dannedd: wedi'i leoli y tu allan i olwyn y blaned, yn cyd-fynd ag olwyn y blaned.
• Rac planedol: Yn cefnogi'r olwyn blaned ac yn trosglwyddo ei symudiad i'r allbwn.

Mae'r rhannau hyn bob amser yn cymryd rhan ac fel arfer maent wedi'u cynllunio gyda gerau helical i wella llyfnder y trosglwyddiad a lleihau sŵn.





Manteision

Effeithlonrwydd trawsyrru uchel gyda dyluniad cryno

Gyda'i strwythur cryno a'i ddwysedd pŵer uchel, mae moduron gêr planedol yn cynnal effeithlonrwydd a manwl gywirdeb uchel wrth fod yn fach ac yn ysgafn o ran pwysau. Mae ei ddyluniad bron yn dileu recoil ac yn sicrhau rheolaeth symudiad manwl gywir.



Gallu trosglwyddo torque ardderchog

Trwy rannu'r llwyth â gerau planedol lluosog, mae moduron gêr planedol yn perfformio'n arbennig o dda mewn cymwysiadau sydd angen trorym uchel. Mae ei drên gyrru yn gallu darparu allbwn trorym cadarn mewn modd sefydlog, sy'n addas ar gyfer senarios llwyth uchel a galw uchel.



Dibynadwyedd uchel a bywyd hir

Mae'r system gêr planedol wedi'i chynllunio'n dda i leihau'r broblem o gamlinio gêr a dirgryniad yn effeithiol. Mae ei lefel sŵn isel, ailadroddadwyedd rhagorol a pherfformiad gweithio sefydlog yn gwella dibynadwyedd a gwydnwch y modur yn fawr, i ddiwallu anghenion gweithrediad hirdymor.



Anfanteision

Cost uwch a dyluniad cymhleth

O'i gymharu â mathau eraill o moduron, mae moduron gêr planedol fel arfer yn ddrutach oherwydd eu dyluniad mecanyddol cymhleth a'u gofynion gweithgynhyrchu manwl gywir. Yn ogystal, efallai y bydd angen cymorth technegol mwy arbenigol ar gyfer cynnal a chadw, gan arwain at gostau cyffredinol uwch.



Sŵn gweithredol posibl ac anawsterau cynnal a chadw

Er bod gan moduron gêr planedol fel arfer lefelau sŵn isel, gall dirgryniad a sŵn ddod yn fwy amlwg o dan lwythi uchel neu amgylcheddau gweithredu cymhleth. Yn ogystal, gall eu hadeiladwaith cymhleth hefyd achosi heriau o ran cynnal a chadw ac atgyweirio.





Mae moduron gêr planedol a moduron gêr llyngyr yn ddau ddyfais trosglwyddo mecanyddol gyffredin, ac mae ganddynt lawer o wahaniaethau mewn strwythur, perfformiad a chymhwysiad.



1. Strwythur ac egwyddor gweithio

Modur gêr planedol

Mae'n cynnwys olwyn haul, olwyn planed, gêr mewnol (gêr cylch) a ffrâm planedol. Mae'r olwyn haul yn cael ei gyrru gan fodur trydan, ac mae olwyn y blaned yn ymgysylltu â'r olwyn haul a'r gêr mewnol, wrth drosglwyddo mudiant a torque trwy'r ffrâm blanedol. Mae'r strwythur hwn yn sylweddoli llwybr trosglwyddo gwasgariad a siyntio pŵer, gyda strwythur cryno, nodweddion gweithrediad llyfn.



Modur gêr llyngyr

Mae'n cynnwys offer llyngyr a llyngyr, a gwireddir y trosglwyddiad trwy rwyllo dannedd troellog mwydyn a rhigol dannedd gêr llyngyr. Mae ei ddull trosglwyddo yn debyg i drosglwyddiad troellog, a all ddarparu cymhareb arafiad uchel, ond mae'r ffrithiant yn fwy.



2. Effeithlonrwydd a nodweddion trawsyrru

Modur gêr planedol

Effeithlonrwydd trawsyrru uchel, hyd at fwy na 95%, ac mae ganddo fanteision manylder uchel, adlach cefn isel a sŵn isel. Mae ei ddyluniad yn galluogi'r siafft allbwn i wrthsefyll llwythi rheiddiol ac echelinol mawr, gan ei wneud yn ddewis delfrydol ar gyfer achlysuron effeithlonrwydd uchel.



Gêr llyngyr a moduron llyngyr

Mae'r effeithlonrwydd trosglwyddo yn isel, fel arfer rhwng 60% a 80%, oherwydd bod y mwydyn mewn cysylltiad â'r olwyn llyngyr, ac mae'r golled ffrithiant yn fwy. Fodd bynnag, mae ei swyddogaeth hunan-gloi gwrthdro yn nodwedd fawr, sy'n addas ar gyfer achlysuron lle mae angen hunan-gloi, hynny yw, ni all yr olwyn llyngyr yrru'r llyngyr, gan ddarparu diogelwch ychwanegol.



3. Cyfrol a deiliadaeth gofod

Modur gêr planedol

Strwythur cryno, maint bach, a dyluniad cyfechelog siafft mewnbwn ac allbwn, yn ddelfrydol ar gyfer offer neu systemau gofod cyfyngedig.



Modur gêr llyngyr

Mae'r gyfaint fel arfer yn fwy, nid yw'r siafft fewnbwn a'r siafft allbwn ar yr un echelin, mae angen mwy o le wrth osod, ac mae'n addas ar gyfer ceisiadau nad ydynt yn sensitif i ofynion cyfaint.



4. Senarios cais

Modur gêr planedol

Fe'i defnyddir mewn cymwysiadau sy'n gofyn am trorym uchel, cywirdeb uchel a rheolaeth fanwl gywir, megis offer awtomeiddio diwydiannol, roboteg, offer meddygol, ac ati.



Modur gêr llyngyr

Yn gyffredin yn yr angen am gymhareb gostyngiad mawr, swyddogaeth hunan-gloi neu weithrediad cyflymder isel, megis lifftiau, cludwyr, gyriannau falf, ac ati.





Mae nifer gerau'r modur gêr planedol yn dibynnu ar ei ofynion dylunio a swyddogaethol penodol, byddwn yn trafod o'r modur gêr planedol un llinell mwyaf nodweddiadol i drafod faint o gerau y mae'n cynnwys:



Mae olwyn haul: lleoli yng nghanol y mecanwaith gêr planedol, fel arfer y pinion modur.Planetary gerau: Cylchdroi o amgylch yr olwyn Haul tra byddant hwy eu hunain yn cylchdroi. Fel arfer mae tair neu bedair olwyn planedol.



Cylch gêr mewnol: Y gêr allanol mawr sy'n amgylchynu'r gêr planedol ac yn ymgysylltu ag ochr allanol y gêr planedol.



O hyn, gallwn ddeall yn glir bod nifer y gerau o fodur gêr planedol un llinell tua 5 i 6.





Os nad ydych yn glir ynghylch pa fath o fodur gêr planedol i'w ddewis i wella perfformiad eich cynnyrch, gall cwmni VSD roi cyngor proffesiynol i chi. Fel gwneuthurwr sy'n arbenigo mewn moduron gêr planedol, mae gennym dîm profiadol o beirianwyr. Yma, rydym wedi llunio ychydig o ffactorau allweddol i chi i'ch helpu i wneud dewis gwybodus.

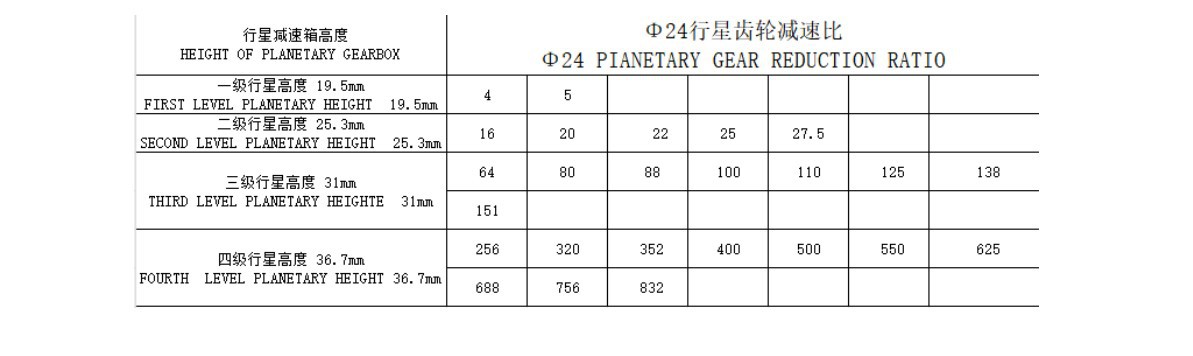

1. Cymhareb arafiad

Mae'r gymhareb lleihau yn ddangosydd allweddol o fodur gêr planedol sy'n pennu sut mae'r modur yn trosi'r cyflymder mewnbwn i'r cyflymder allbwn a ddymunir. Mae angen penderfynu ar ddewis y gymhareb lleihau gywir yn unol ag anghenion penodol y cais. Er enghraifft, os oes angen RPM allbwn is a trorym uwch, bydd angen cymhareb gostyngiad mwy.



2. Effeithlonrwydd gyrru

Mae effeithlonrwydd trosglwyddo yn adlewyrchu effeithlonrwydd y modur yn y broses trosi ynni. Mae effeithlonrwydd trawsyrru uchel yn golygu bod y modur yn gallu defnyddio'r ynni mewnbwn yn fwy effeithlon, gan leihau'r defnydd o ynni a gwella effeithlonrwydd cyffredinol yr offer. Yn nodweddiadol mae gan foduron gêr planedol effeithlonrwydd trosglwyddo rhwng 90% a 95%, sy'n well na llawer o fathau eraill o foduron gêr.



3. Dychwelyd clirio

Mae'r cliriad dychwelyd yn cyfeirio at wahaniaeth Angle uchaf y siafft allbwn pan fydd y modur yn cylchdroi i gyfeiriadau cadarnhaol a negyddol. Y lleiaf yw'r cliriad dychwelyd, y mwyaf cywir fydd y modur, gan ddarparu rheolaeth symud fwy manwl gywir. Fodd bynnag, mae cliriadau llai fel arfer yn cynyddu costau gweithgynhyrchu, felly mae angen canfod cydbwysedd rhwng gofynion cywirdeb a chost.



4. capasiti llwyth

Mae gallu llwyth yn cyfeirio at faint o lwyth allanol y gall y modur ei wrthsefyll. Er mwyn sicrhau bod y modur yn gallu rhedeg yn sefydlog, mae angen i'r detholiad ystyried deunydd, dyluniad strwythurol ac amgylchedd cymhwyso'r modur. Dylai'r dewis o gapasiti llwyth gyd-fynd â'r gofynion llwyth uchaf yn y senario cais.



5. Defnyddiwch yr amgylchedd

Mae'r defnydd o'r amgylchedd yn cael effaith bwysig ar y dewis o fodur. Mae amodau amgylcheddol gwahanol yn gofyn am nodweddion gwahanol y modur. Er enghraifft, mae amgylchedd tymheredd uchel yn gofyn am ddewis modur â gwrthiant tymheredd uchel, tra bod amgylchedd gwlyb neu gyrydol yn gofyn am ddyluniad gwrth-ddŵr a gwrthsefyll cyrydiad. Mae sicrhau bod y modur yn gallu gweithredu'n sefydlog mewn amgylchedd penodol yn allweddol yn y broses ddethol.





Wedi'i sefydlu yn 2011, mae VSD wedi bod yn darparu datrysiadau modur gêr planedol o ansawdd uchel i gwsmeriaid ledled y byd am yr holl flynyddoedd hyn. Ar ôl blynyddoedd o ddatblygiad, mae gennym bellach fwy na 30 o bersonél ymchwil a datblygu, mwy na 40 o linellau cydosod, mwy na 300 o offer awtomeiddio, ac offer gyda mwy na 500 o weithwyr rheng flaen, i sicrhau y gallwn gwrdd â'r farchnad yn gyflym ac yn effeithlon. galw, allbwn dyddiol o fwy na 200,000 o unedau.



Rydym wedi cael ardystiadau ISO, CE ac ardystiadau rhyngwladol eraill, ac wedi'n harfogi â chyfarpar profi uwch, trwy brofion sŵn llym, profion gwrth-ddŵr, profi bywyd, profion damwain, profion storio a phrofion chwistrellu halen a gwirio ansawdd arall, i sicrhau bod pob modur i mewn. unol â safonau rhyngwladol, gyda pherfformiad rhagorol a dibynadwyedd.



Mae gan VSD dîm ymchwil a datblygu annibynnol, sy'n gallu darparu cyngor proffesiynol ac atebion wedi'u teilwra i gwsmeriaid. Rydym yn rhoi pwys mawr ar ymchwil a datblygu arloesedd a thechnoleg, ac rydym wedi ymrwymo i ddiwallu anghenion cwsmeriaid mewn gwahanol feysydd, gan ddarparu moduron offer planedol effeithlon a dibynadwy wedi'u teilwra.



Dysgwch fwy:Gwneuthurwr Modur Gear VSD DC am Dros 10 Mlynedd

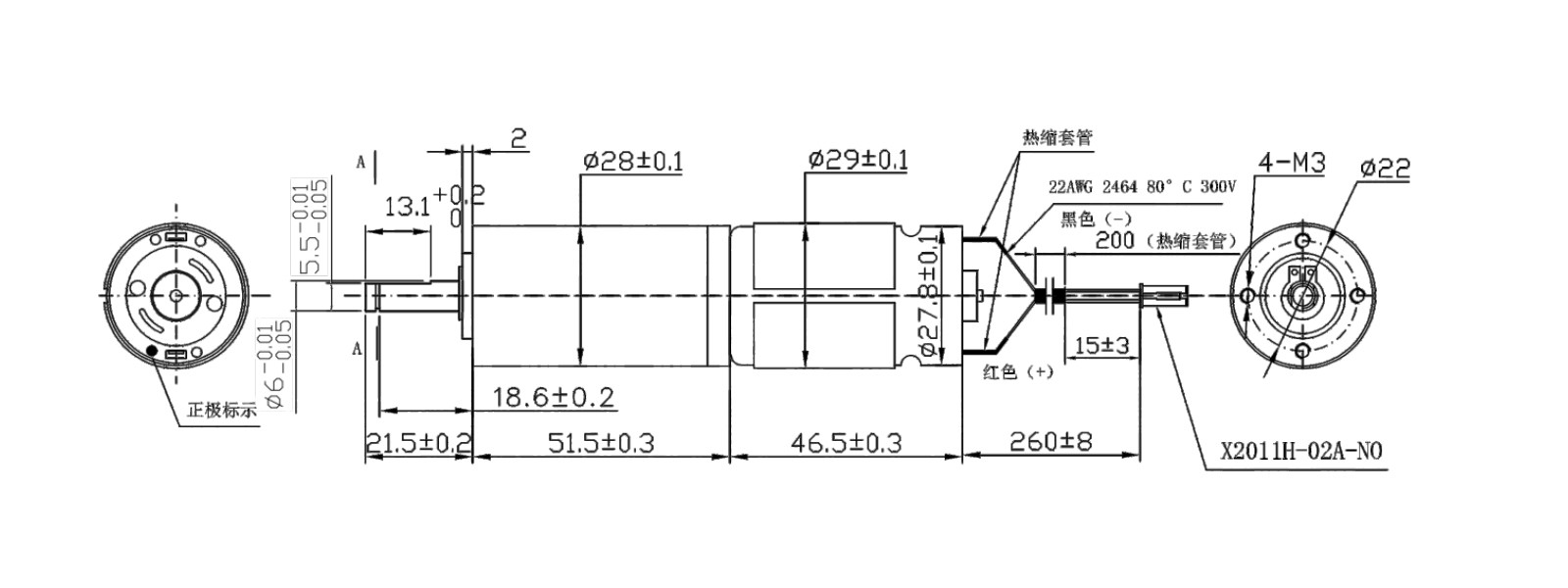

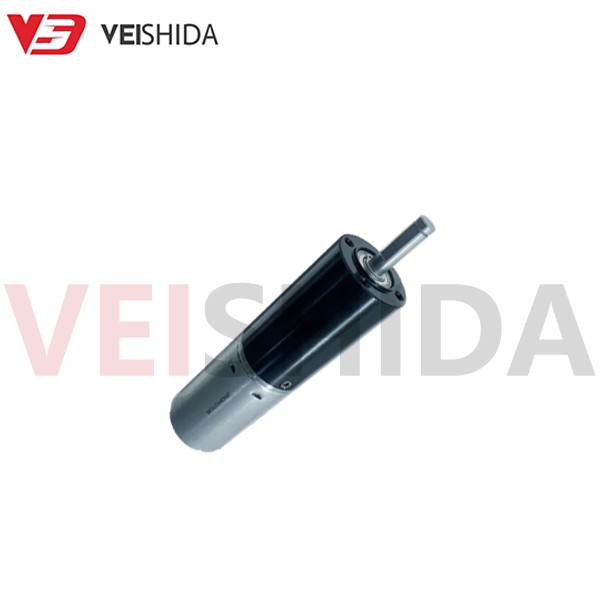

Modur gêr planedol hunan-ddatblygedig VSD

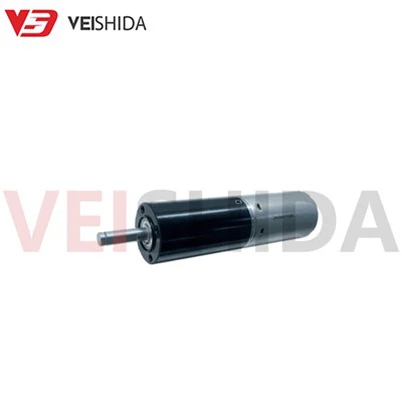

Dysgwch fwy:VSD cyflymder isel trorym uchel Planetary Gear Motors
