Beth mae modur cwpan gwag yn cynnwys?

Mae'r modur cwpan gwag yn cynnwys clawr cefn yn bennaf, terfynfa, gorchudd pen brwsh, brwsh, cymudwyr, weindio cwpan (rotor), siafft, gaseg, beryn llithro, cragen, magnet (stator), fflangellu a lleoli modrwy . Mae'r stator yn cynnwys magnetau parhaol, tai a fflangellu. Mae'r tai yn darparu maes magnetig parhaol fel nad oes gan y modur golledion metel. Mae'r torque sy'n cael ei gynhyrchu yn unffurf ac yn rhedeg yn llyfn hyd yn oed ar gyflymder isel. Mewn parch uchel, mae'r injan yn lleihau dirgryniad a sŵn. Mae'r gwyntoedd wedi'u cysylltu â'r siafft drwy gyfrwng platiau cymudo. Mae'r gwifrau'n rhedeg drwy'r bwlch aer rhwng y magnet a'r tai, ac mae'r system gyflenwi yn defnyddio brwshys dur di-staen i leihau brwsh yn pefrio.

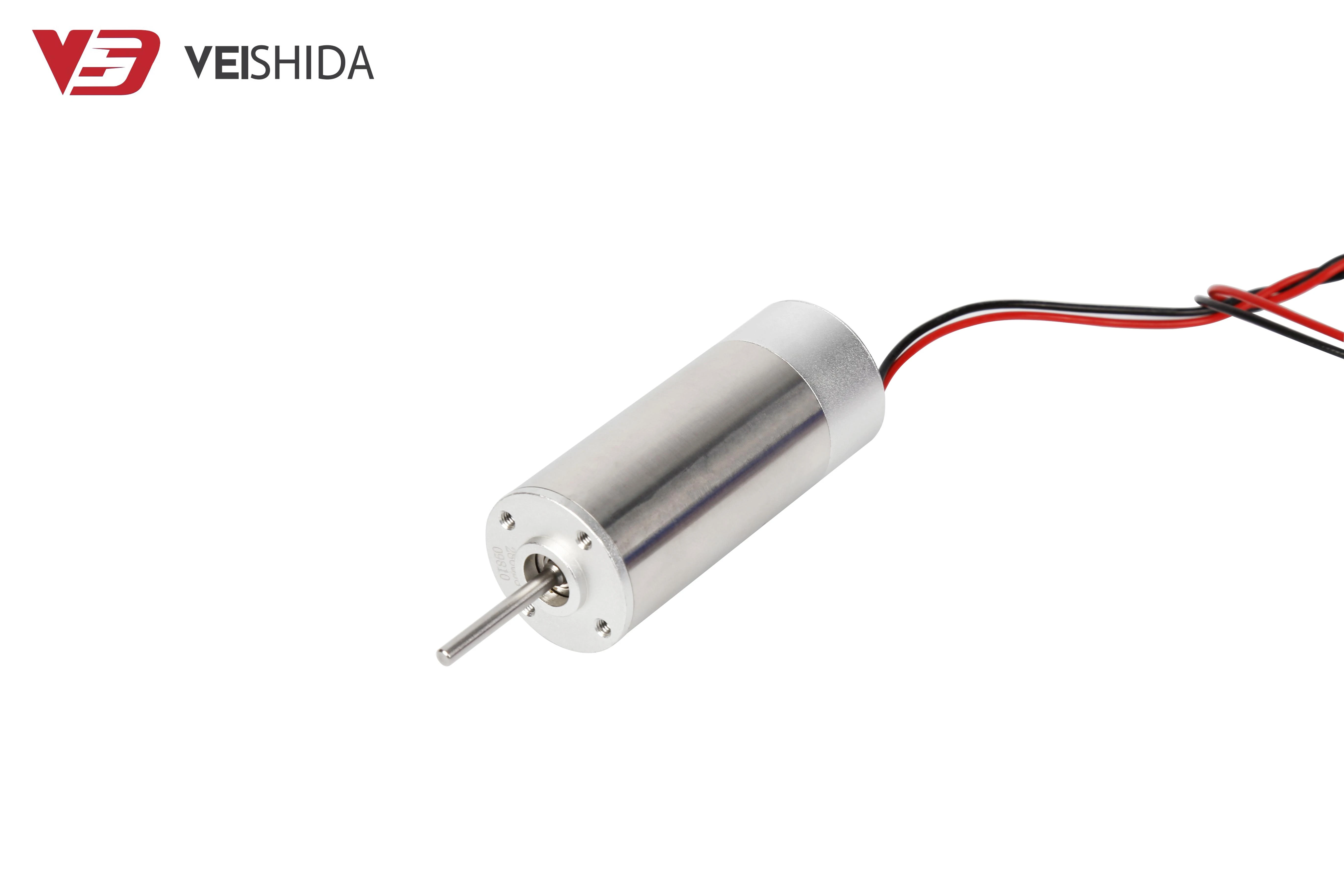

Moduron cwpan hollow yw moduron servo magnet parhaol DC a gyrru moduron y gellir eu dosbarthu fel moduron micro. Yn strwythurol, mae'n torri strwythur rotor y modur traddodiadol ac yn mabwysiadu rotor anfetel, a elwir hefyd yn rotor cwpan gwag. Mae'r strwythur rotor newydd hwn yn dileu'n llwyr y golled pŵer a achosir gan y ceryntau eddïog a gynhyrchir gan y craidd haearn. Gan nad oes unrhyw golled metel, mae'r effeithlonrwydd yn uwch na micromotors DC cyffredin. Ei coil yw'r rotor, sy'n llai ansefydlog ac yn hawdd ei reoli. Ond heb graidd haearn metel, dim ond yn denau iawn y gellir gwneud y coil rotor, fel arall bydd yn achosi colli fflwcs magnetig, felly nid yw pŵer y modur cwpan gwag yn fawr, a dim ond ychydig gannoedd o wats y gall modur cwpan gwag mawr gyrraedd.

Rwy'n gobeithio y gall y cyflwyniad byr uchod eich helpu i ddeall yn well beth yw modur cwpan gwag, a sut mae'n wahanol i ficromotors eraill. Am fwy o wybodaeth micromotor, parhewch i ddysgu am fodurau Vshida Micro.
